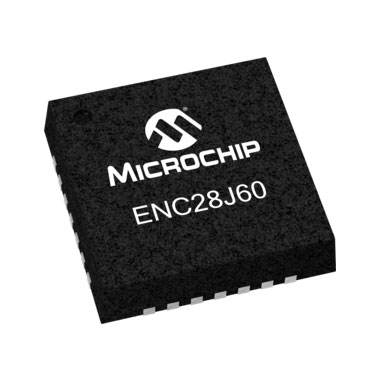

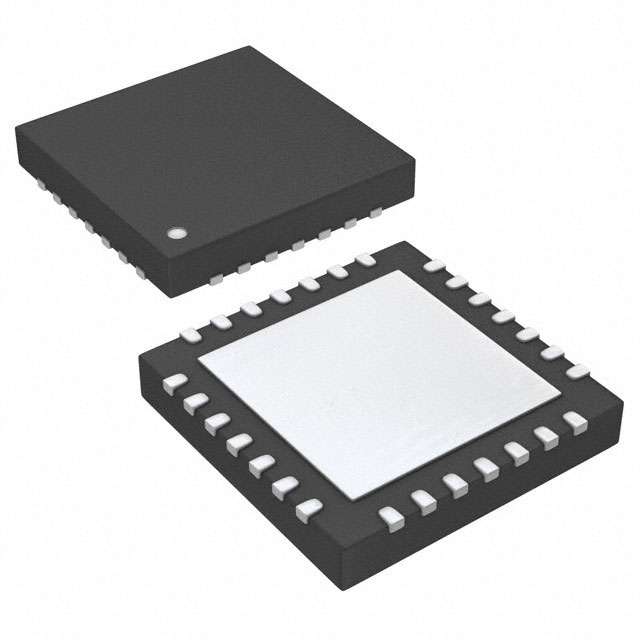

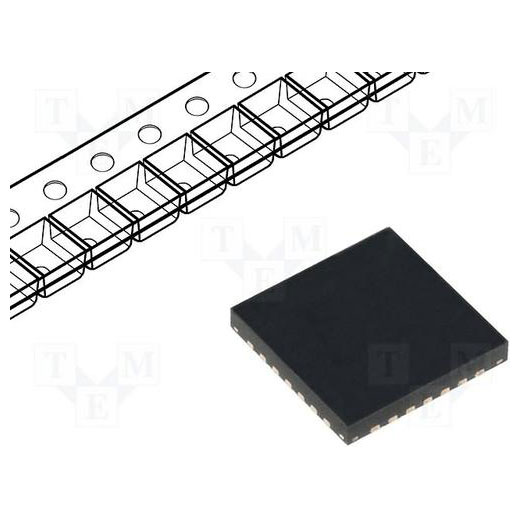

XT-ShenZhen pristato jums atitinkamus ENC28J60-I/ML parametrus. tikiuosi, kad tai jums bus naudinga! ENC28J60-I/ML įrenginys yra atskiras mikroschemos eterneto valdiklis su SPI sąsaja su pramonės standartu Serial Peripheral Interface (SPI). „Microchip“ sukūrė jį specialiai bet kurio SPI turinčio valdiklio Ethernet tinklo sąsajai. Esame įsipareigoję išspręsti klientų poreikius ir padėti klientams įveikti tiekimo problemą! Į kiekvieno kliento klausimus atsakysime per 24 valandas!
XT-ShenZhen pristato atitinkamus parametrusENC28J60-I/MLtau. tikiuosi, kad tai jums bus naudinga! TheENC28J60-I/MLįrenginys yra atskiras mikroschemos eterneto valdiklis su SPI sąsaja su pramonės standartu Serial Peripheral Interface (SPI). „Microchip“ sukūrė jį specialiai bet kurio SPI turinčio valdiklio Ethernet tinklo sąsajai. Esame įsipareigoję išspręsti klientų poreikius ir padėti klientams įveikti tiekimo problemą! Į kiekvieno kliento pateiktus klausimus atsakysime per 24 valandas!
TheENC28J60-I/MLįrenginys atitinka visas IEEE 802.3 specifikacijas.
TheENC28J60-I/MLįrenginys apriboja gaunamus paketus derindamas kelias paketų filtravimo schemas. Jame taip pat yra vidinis DMA modulis, užtikrinantis greitą duomenų pralaidumą ir aparatinės įrangos padedamas įvairių tinklo protokolų kontrolinės sumos skaičiavimas.
TheENC28J60-I/MLįrenginys bendrauja su pagrindiniu valdikliu per pertraukimo kaiščius ir SPI, kurių laikrodžio dažnis yra iki 20 MHz. NaudojantENC28J60-I/MLNorint prijungti mikrovaldiklį prie eterneto, reikia tik dviejų impulsinių transformatorių ir kelių pasyviųjų komponentų.
TheENC28J60-I/MLįrenginį sudaro septyni pagrindiniai funkciniai blokai:
1. SPI sąsaja, naudojama kaip ryšio kanalas tarp pagrindinio kompiuterio valdiklio ir ENC28J 60.
2. Valdymo registras, skirtas valdyti ir stebėti ENC28J60.
3. Dviejų prievadų RAM buferis paketams priimti ir siųsti.
4. Arbitras, kuris kontroliuoja prieigą prie RAM buferių, kai prašoma iš DMA, perdavimo ir priėmimo blokų.
5. Paaiškinkite duomenų ir komandų, gautų per SPI sąsają, magistralės sąsają.
6. MAC (Media Access Control) modulis, įgyvendinantis IEEE 802.3 suderinamą MAC logiką.
7. PHY (fizinio sluoksnio) modulis, koduojantis ir dekoduojantis analoginius duomenis vytos poros sąsajoje.
Ethernet valdiklio savybės
â¢IEEE 802.3â¢Suderinamas Ethernet valdiklis
⢠Visiškai suderinamas su 10/100/1000Base-T tinklais
• Integruotas MAC ir 10Base-T PHY
• Palaiko 1 10Base-T prievadą su automatiniu poliškumo aptikimu ir koregavimu
• Palaiko dvipusio ir pusiau dvipusio spausdinimo režimus
• Programuojamas automatinis pakartotinis perdavimas susidūrimo atveju
â¢Programuojamas paminkštinimas ir CRC generavimas
• Programuojamas automatinis klaidingų paketų atmetimas
â¢SPI sąsaja su laikrodžio greičiu iki 20 MHz
Fizinio sluoksnio (PHY) savybės
• Atgalinis režimas
• Du programuojami LED išėjimai, skirti nuorodai, TX, RX, susidūrimui ir pilnai / pusiau dvipusei būsenai
Darbas
• Šeši pertraukimų šaltiniai ir vienas pertraukimo išvesties kaištis
• 25 MHz laikrodžio įvesties reikalavimas
• Laikrodžio išvesties kaištis su programuojamu išankstiniu skaleriu
⢠5 V tolerantiškas įėjimas
Produkto parametrai
|
dažnis |
25,0 MHz |
Maitinimo srovė |
160 mA |
|
duomenų perdavimo sparta |
10,0 Mbps |
|
FLASH atminties talpa |
8000 B |
|
Maitinimo įtampa (maks.) |
3,6 V |
|
Maitinimo įtampa (min.) |
3,1 V |
|
Darbinė temperatūra (maks.) |
85 ° C |
|
Darbinė temperatūra (min.) |
-40 ° C |
|
Smeigtukų skaičius |
28 |
|
paketą |
QFN-28 |
